清远蒙牛事业部电力监控系统的设计与应用
发布日期:2020-09-11 10:59 发布人:admin
0
基本信息:
项目名称:清远蒙牛事业部电力监控系统的设计与应用
项目地点:广东 清远
实施时间:2012年11月

项目简介:
蒙牛乳业(清远)有限公司创建于2009年10月18日,地处中国经济发展较快的广东省清远市,是目前蒙牛在长江以南集团自筹资金建设的另外一个工厂,工厂一期总投资2.6亿元,二期投资2亿元。占地面积178.8亩,一期低温日处理鲜牛奶200吨,预处理日处理量400吨。安科瑞电气股份有限公司于2012年11月承接了清远蒙牛事业部电力监控系统的设计与实施。本项目包括一期电力监控系 统,二期电力监控系统。其中一期包括动力中心配电房,生产车间配电房;二期包括二期配电房。

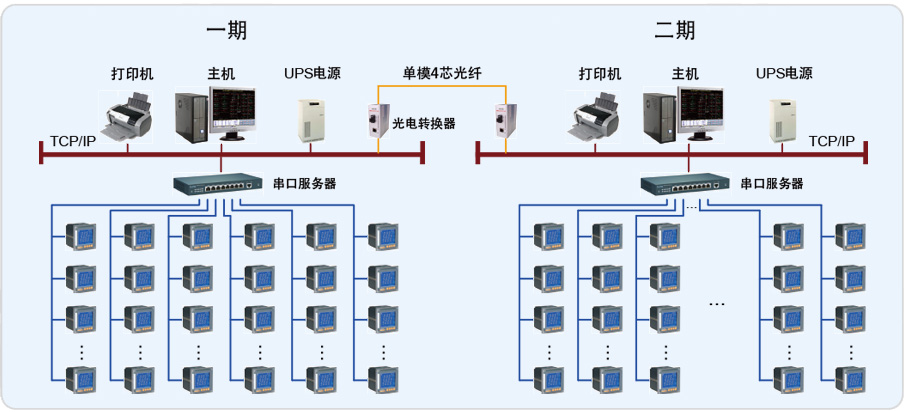

一期配电房由两个相互独立的配电房组成,动力中心配电房包含主室和次室,次室距主室的约30米。其中Acrel-2000电力监控系统在动力中心配电室的次室里。动力中心配电房有2台变压器(1#变压器、2#变压器),共有57台ACR120EL;现场采用4根屏蔽双绞总线连接。生产车间配电房中有2台变压器(3#变压器、4#变压器),共有39台智能仪表,现场采用2根RS485总线上传至主机。
二期电力监控:二期配电房内有4台变压器(5#变压器、6#变压器、7#变压器、8#变压器),共有187台ACR120EL,现场采用9根RS485总线上传至主机。

系统实现的功能:
1、实时显示开关的分、合闸运行状态和通讯故障报警;
2、低压各出线回路的开关运行状态和负载进线监控;
3、该报表查询供两个变电所8台变压器出线各低压回路的电参数,支持报表打印等功能;
4、实现任意时间段电度累计查询,具备数据导出和报表打印;
5、查看实时和历史趋势曲线。
