武汉爱机汽配公司配电改造项目电力监控系统的设计与应用
发布日期:2020-09-11 11:02 发布人:admin
0
基本信息:
项目名称:武汉爱机汽配公司配电改造项目电力监控系统的设计与应用
项目地点:武汉
实施时间:2012年10月

项目简介:
武汉爱机汽配公司是日本株式会社英知一与广州爱机汽车配件有限公司共同投资兴办的中外合资企业,于2005年2月25日正式落户武汉东湖开发区,注册资金11亿日元,投资总额为27.5亿日元。

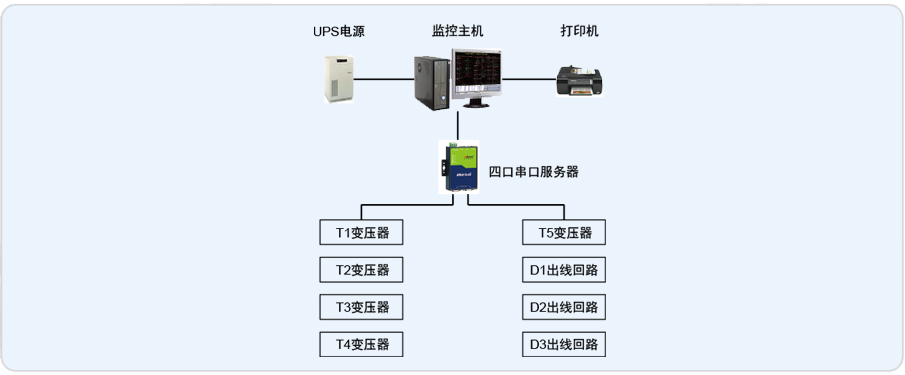

本项目为武汉爱机汽车配件有限公司变电所改造项目。根据配电系统管理的要求,需要对武汉爱机汽车配件有限公司3个变电所内的8个低压配出线进行电力监控,以保证用电回路的安全、可靠和高效的运行。监测范围具体为T1、T2、T3、T4、T5、D1、D2和D3共8个变压器的进线柜侧仪表进行远程实时监控和电能管理。该系统总计有8只仪表,分2条总线,都是直接通过屏蔽双绞线走管道拉至值班室连接到串口服务器上,实现总线上仪表与监控主机的数据连通。

系统实现的功能:
1.实时显示:电压、电流、功率、功率因数、2-31各次谐波分量、频率等监测信息实时刷新,并以一次图形式直观动态显示;
2.趋势分析:完成对各配电回路的电压、电流或功率绘制趋势曲线,便于分析该回路配电运行工况;
3.电能管理:完成对各回路的电能集抄功能,并自动生成符合客户管理需求的用电报表,所有报表或图表支持查询打印功能;
4.事件报警:对各监测点的通讯状态或异常用电进行报警,便于管理人员实时掌握并分析配电运行情况; Acrel-2000型低压智能配电系统,充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的发展,对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网,通过计算机和通讯网络,将分散的配电所的现场设备连接为一个有机的整体,实现电网运行的远程监控和集中管理。
