山东电力管道工程公司电力监控系统的设计与应用
发布日期:2020-09-11 11:41 发布人:admin
0
基本信息:
项目名称:山东电力管道工程公司电力监控系统的设计与应用
项目地点:山东 济南
实施时间:2010年8月

项目简介:
山东电力管道工程公司是山东电力集团公司的全资子公司,国有大型企业,安科瑞电气股份有限公司于2010年8月承接了山东电力管道工程公司电力监控系统项目。

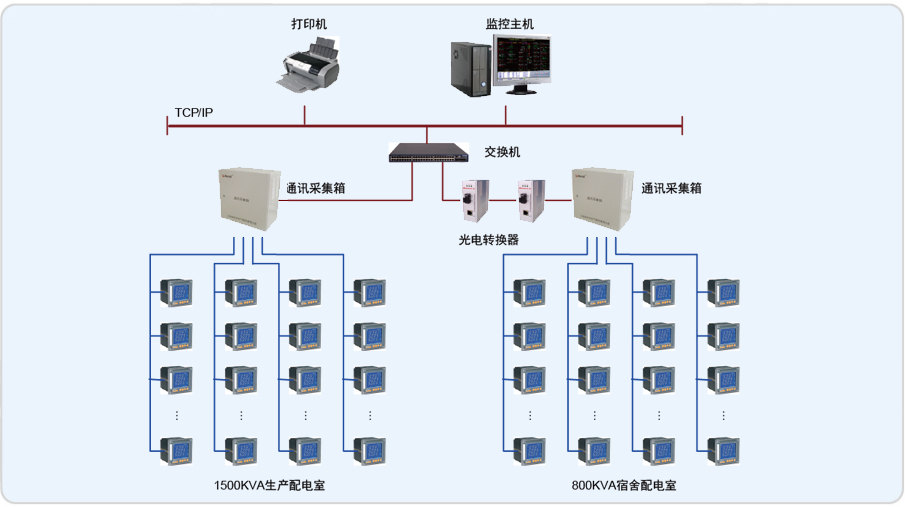

山东电力管道工程公司有两个配电室:容量1500KVA的生产配电室和800KVA的宿舍配电室,两个配电室距离约1500米,为实现配电系统的规范化管 理,对旧的配电系统进行改造,两配电室内的老式指针式仪表更换为上海安科瑞公司的网络电力仪表,配套Acrel-2000电力监控软件对现场进行监控,监控室位于生产配电室内。为满足两个配电室统一监控的要求,容量1500KVA的生产配电室和800KVA的宿舍配电室通过一根单模四芯的光纤相连,经光电转换后接入网络交换机,进而实现对现场数据的采集,存储,处理,实时显示以及历史查询。

系统实现的功能:
实时显示:生产配电室宿舍配电室各馈线回路电压、电流、功率、功率因数及频率等监测信息实时刷新,配电室整体一次图形式直观动态显示。
趋势分析:完成对各配电回路的电压、电流或功率实时和历史趋势曲线的绘制,便于分析该回路配电运行工况,调配三相配电平衡和削峰填谷。
电能管理:完成对各回路的电能集抄功能,并自动生成符合客户管理需求的用电报表,所有报表或图表支持查询打印功能。
事件报警:对各监测点的通讯状态或异常用电进行报警,便于管理人员实时掌握并分析配电运行情况。
